| 聯泰科技 | 2024-09-13 |

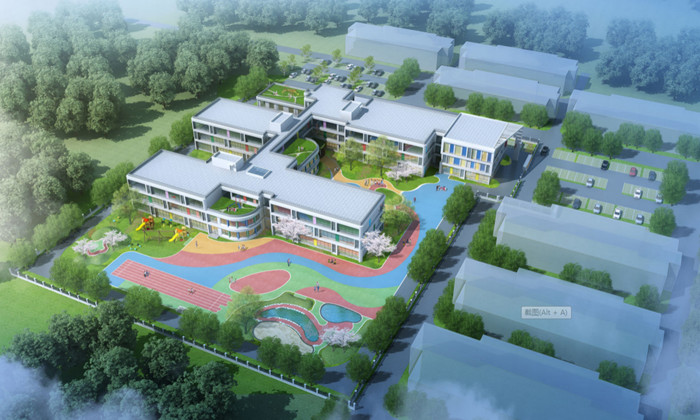

圖1 湖州織里中心幼兒園工程 項目效果圖
建筑類型：公共建筑

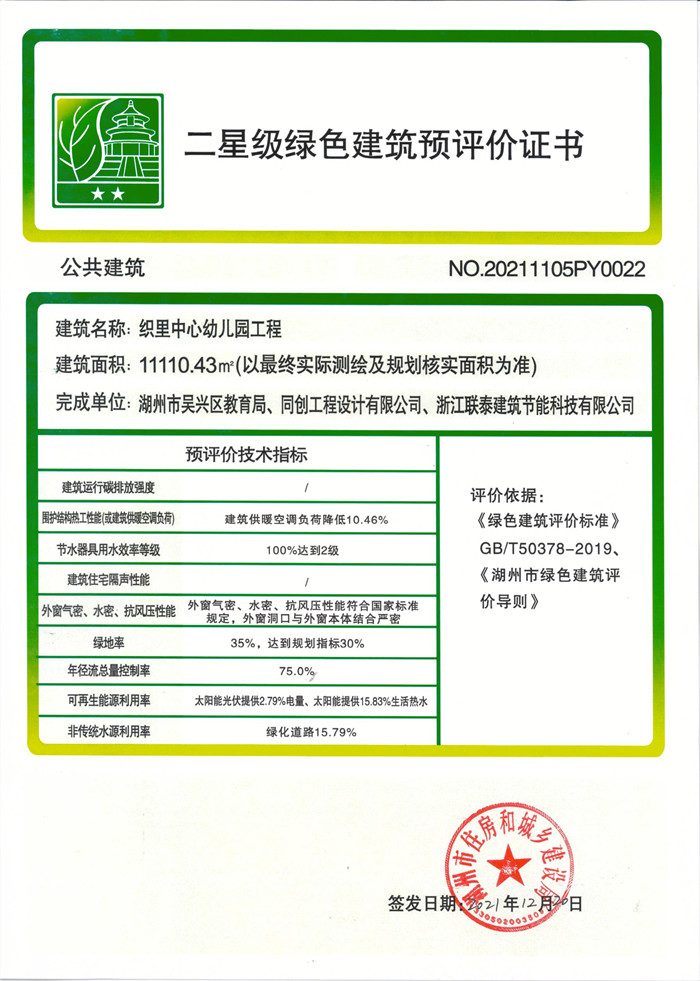

綠色建筑星級：二星級
標識類型：設計評價標識
建設單位：湖州市吳興區教育局
設計單位：同創工程設計有限公司
咨詢單位：浙江聯泰建筑節能科技有限公司
工程概況：
本項目由湖州市吳興區教育局投資開發建設，建設地點位于浙江省湖州市織里鎮大河村，西臨阿祥路，南臨康泰西路，東臨洋西路，北側為長安路。周邊規劃道路目前處于前期設計階段，規劃市政管線完整。項目規劃建設用地面積15483㎡，總建筑面積11110.43㎡，其中地上建筑面積10995.47㎡，地下建筑面積114.96㎡。本項目有一幢教學樓和傳達室組成，為框架結構，建筑層數為三層，建筑高度12.3m。機動車位共59個，都位于地上，其中電動停車位9個，無障礙停車位5個;非機動車位150個，都位于地上。綠地率為35.00%，容積率0.71，建筑密度25.6%。
綠色節能技術措施：
1. 安全耐久的圍護結構
本工程外墻砌體材料：±0.000以上墻體采用240厚陶粒加氣混凝土砌塊，陶粒加氣混凝土砌塊砌筑應符合相關技術規范規程要求，外墻保溫做法技術要求應符合國標《外墻保溫工程技術規程》及《外墻外保溫建筑構造》相關要求。±0.000以下砌體用MU20混凝土實心磚、M10水泥砂漿砌筑。用專用粘結劑或專用砌筑砂漿進行砌筑。墻身防潮層：除了聚合物水泥防水砂漿防潮層，還刷一道JS防水涂膜。檐口、女兒墻壓頂、雨蓬、窗臺、窗頂等挑出墻面部分均需做滴水線或采用成品滴水線，并要求平直、整齊、光潔未盡事宜按《建筑外墻防水工程技術規程JGJT235-2011》執行。
本項目外門窗的氣密性4級、抗風壓性4級、水密性能2級。窗的安裝應采用不銹鋼或鍍鋅卡鐵聯結，聯結件應固定在窗洞口內側。外窗臺最高點應比內窗臺低10mm，且應向外做坡5%排水。門窗工程應委托專業單位設計、制作、安裝，主要依據規范、規程有《鋁合金門窗》2010浙J7、《建筑玻璃應用技術規程》JGJ113-2015、《建筑安全玻璃管理規定》(發改運行[2003]2116號文)、《玻璃幕墻工程技術規范》(JGJ102-2003)。凡非標較大尺寸的玻璃門窗，生產方需根據需要放大豎挺或橫檔斷面，以保證安全穩定(包括玻璃厚度)。凡推拉窗須做限位器及防外側拆卸和脫落的構造，平開窗設外平開防脫器，平開門設定門器。
2.可再生能源利用
本項目采用集中式太陽能熱水系統,集熱面積為48㎡,集熱管選用玻璃真空管。太陽能熱水采用直接系統，生活用水直接進入太陽能集熱器內進行加熱。熱水最高日用水量為12.72m3/d，熱水溫度為60°C，冷水溫度為5°C。本工程管道內的介質為<=100°C的高溫熱水。在供水水箱內設置電加熱裝置，以保證陰雨天的熱水供水。并且太陽能系統施工前需由甲方確認廠家及設備后方可施工。
本項目熱水系統為幼兒園提供熱水的設施，為了防燙傷用水點處應采用帶定溫混合閥。可再生能源提供熱水的比例15.83%。
本項目還在幼兒園屋面布置了149 ㎡太陽能光伏板，并網發電。由可再生能源提供的電量比例為2.79%。
3、高效智能照明系統
本項目的燈具安裝、光源選擇等滿足照明設計規范規定的照度及功率密度要求。項目采用T5管熒光燈、緊湊型熒光燈，要求光源顯色指數Ra≥80，色溫在3300到5300之間。
鎮流器：直管型熒光燈及其它型式節能燈采用電子型鎮流器，金鹵燈采用節能型電感鎮流器。
燈具：有裝修要求的場所，燈具選型由裝修設計單位確定，其它主要場所燈具選型詳見相關圖紙。主要場所照度標準按不低于《建筑照明設計標準》GB50034規定的標準值選取。照明功率密度值(LPD)按《建筑照明設計標準》GB50034規定的目標值執行。
4.雨水回用系統
本項目設置雨水回用系統，設計雨水收集池調蓄雨水量為181T。本項目需要達到的雨水設施總規模為315.85m3，本項目下墊面實現的降雨控制量135.82m3。項目所需雨水調蓄設施量180.04m3，項目雨水總控制量為181.00m3，場地年徑流總量控制率超過75%。
5.智能化系統
本項目設置智能化系統，包括校園網絡系統，校園綜合安防系統，校園公共廣播系統、信息發布系統、多媒體會議系統、機房建設工程系統、綜合布線系統、綜合管路工程;智能化系統滿足《智能建筑設計標準》GB50314的設置要求;能耗監測系統或用電分項計量系統，實施數據集中遠程傳輸與記錄，建立數據庫，并有優化管理能耗的措施。
校園網絡系統：計算機網絡系統滿足幼兒園網絡的應用需求，提供信息共享與交換以及對外互聯提供全面的支持，提高辦事效率;為管理和使用者提供高速、優質的數據通訊系統，系統采用光纖入戶技術。計算機網絡系統采用星型拓撲結構，網絡系統架構采用核心層、接入層二層結構。
信息發布系統：信息發布此次設計1套室外全彩LED屏，室外采用12.3平方P5全彩LED顯示屏1塊，在大門入口圍墻雙立柱安裝。強電預留電源。本系統內所有設備供電，采用就近取電，根據實際安裝規格計算強電容量并設置配電箱，由強電施工單位安裝。
