阿里巴巴全球總部于2024年5月10日第二十屆“阿里日”正式投入使用，是阿里目前最大的自有園區，設計將該園區打造成一個多層次系統相互交織聯系的網絡——水、生物多樣性、人和文化和諧匯聚，為阿里巴巴員工創造一個富有活力、引人入勝的園區環境。
項目室外BIM業務由專業的BIM設計團隊--浙江聯泰建筑節能科技有限公司根據建筑管綜圖紙(戶外部分)、景觀各專業施工圖紙進行前置建模檢查，核對是否存在管線碰撞、結構碰撞、陰陽井蓋、大喬種植點位與結構及管線間距過近等問題，對應形成階段性報告，提出調整優化方向。后續以模型方式對優化設計圖紙進行校核。
阿里巴巴全球總部整體竣工鳥瞰照
01、項目概況
本項目位于杭州市余杭區未來科技城板塊核心區域，文一西路與高教路交叉口東北角，南鄰阿里巴巴西溪淘寶城。
這一宏大規模的建設項目不僅關注建筑效能，還是國內最大的LEED+WELL雙金級認證智慧園區，更重視環境影響和生態平衡。
全球總部從阿里文化出發，以尊重生態的景觀設計手法——“城市山林”為設計理念，強調構建城市山林的自然風貌，營造湖泊、濕地、森林、山地、草野等景觀要素。主體風格以低碳環保的自然生境為主，創造一系列豐富而親近自然的空間，為員工、訪客創造一個可以融入環境的，快樂工作、愉快社交、健康生活的新型總部空間!
室外部分采取BIM全過程輔助設計，從方案階段、擴初階段、施工圖設計階段到施工階段，各個階段均由BIM團隊給出貼合實際的優化建議或者風險預警，避免項目在整個開展過程中不出現難以協調或者無法實施的問題，保證項目按期落地。

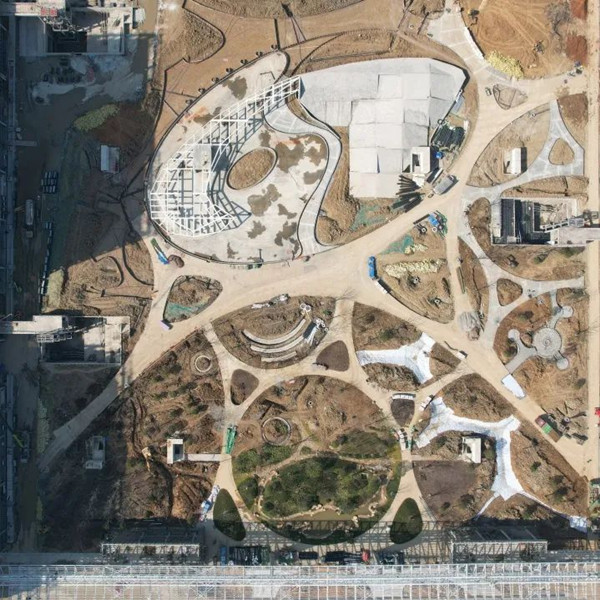

阿里巴巴全球總部中心花園施工過程照
中心花園施工中，采用BIM技術提前對管線、檢查井及大型喬木進行了定位，避免相互碰撞，影響管道功能，最后提前優化了部分管道的路徑，對檢查井的定位進行了弱化處理，在保證管道功能正常的前提下也最大程度保證了景觀的落地效果。
阿里巴巴全球總部整體三維模型俯視圖

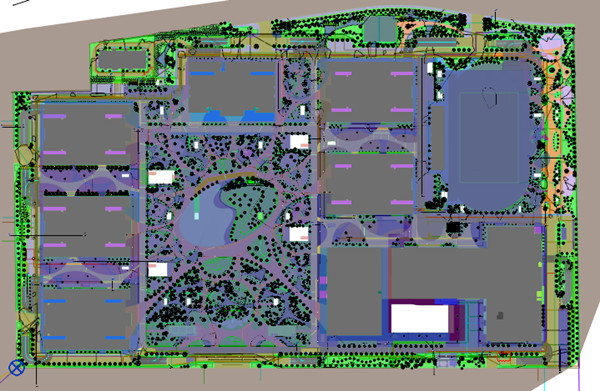

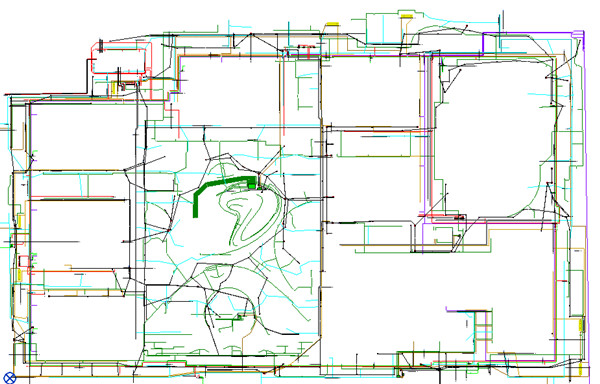

阿里巴巴全球總部管線三維模型俯視圖

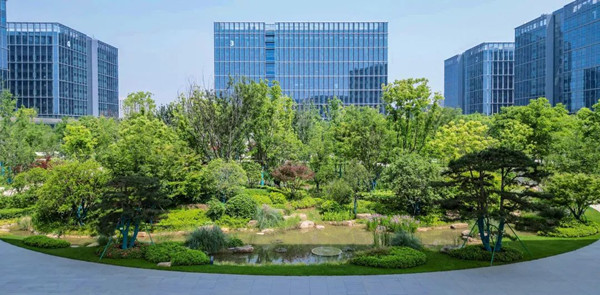

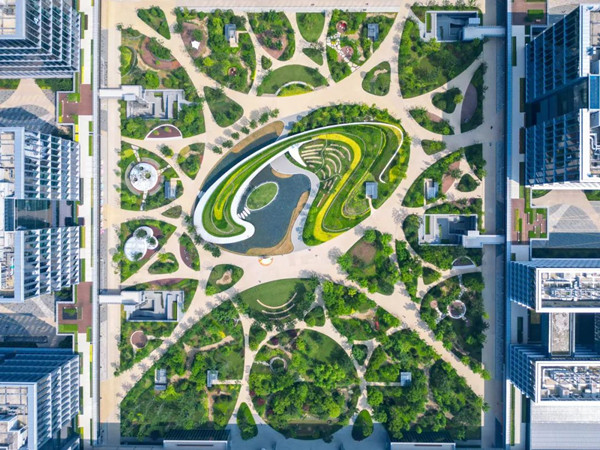

阿里巴巴全球總部中心花園竣工平面照
02、BIM部分工作內容
1. 可視化設計與三維建模
通過BIM技術三維建模將傳統二維圖紙轉化為立體模型，直觀展示管線的空間布局和交叉關系。確保了管道的標高和坡度精確，避免因空間沖突導致的返工。。
2. 管線碰撞檢測與優化
在初步設計時，利用可視化模型對管線之間的碰撞問題，解決了不同專業間管道碰撞、管道與檢查井碰撞及管道檢查井等與較大喬木之前的沖突。最后優化了管線路徑，減少施工中的沖突。
3. 協調設計與信息共享
BIM團隊在方案階段、擴初階段和施工圖設計階段，協調不同設計單位，對存在的問題進行了逐一預警，并且提出了相對于的解決方案，確保了不同設計單位相互之間溝通不暢的問題。
4. 規范合規性與管理優化
利用BIM技術自動校核設計是否符合《城市工程管線綜合規劃標準》等規范，例如檢查井與消火栓的合理布置、管線間距合規性等。此外，模型數據支持后期運維管理，如管網維護和改造時的快速定位。
在本項目室外管綜的應用中利用BIM技術解決了傳統設計中的“三多兩緊”(管線種類多、施工單位多、交叉多;工期緊、場地緊)問題，實現了從設計到施工的全流程優化。
03、項目兩點內容展示
本項目景觀施工圖設計緊密貼合方案設計及初步設計，設有七大功能分區，包括訪客接待區、入口展示區、辦公庭院區、中心活動區、運動活動區、休閑活動區和交流環。同時入口自然水景、阿里巢、中心水景、VIP接待展示等空間的實施打造，也將成為本項目的重點、亮點內容。

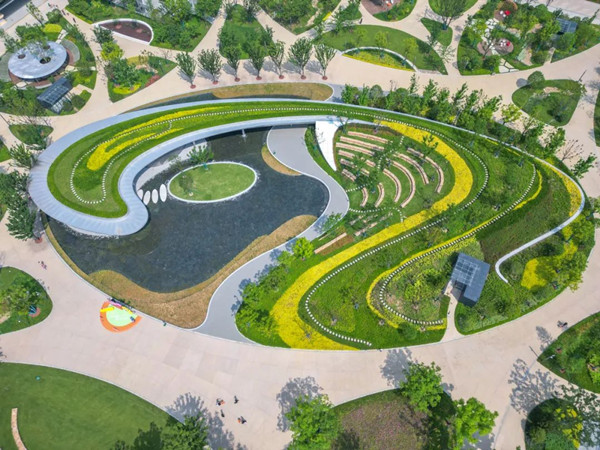

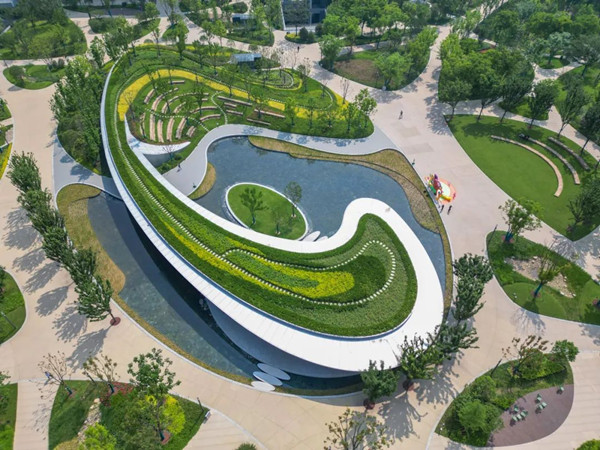

阿里巢及中心水景
入口自然水景

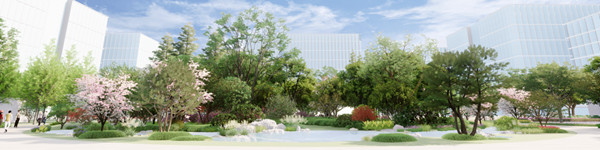

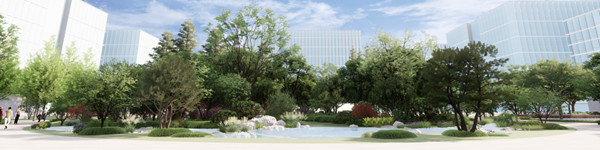

施工圖四季效果模擬

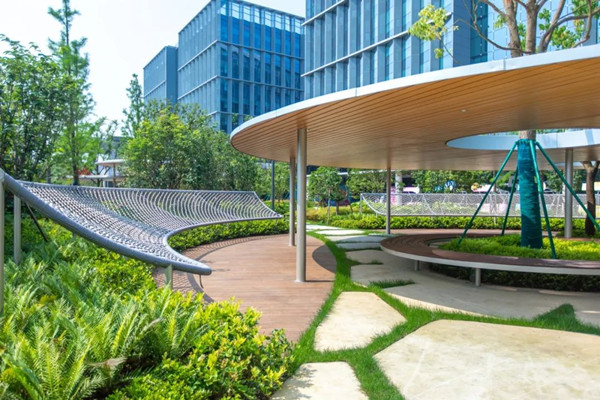

休閑躺網構筑

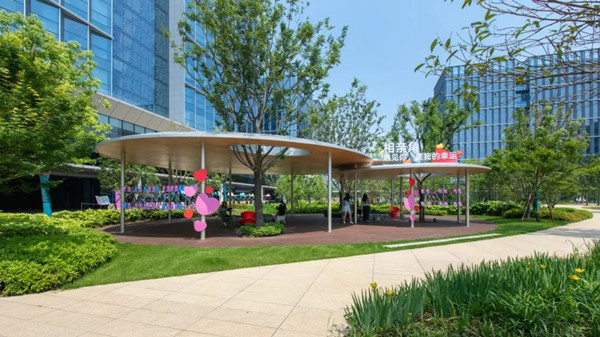

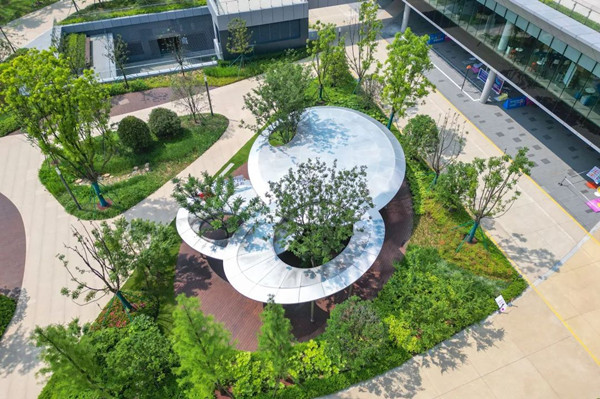

戶外辦公構筑

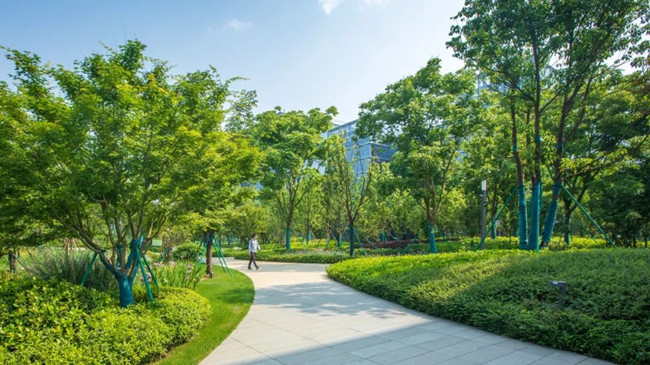

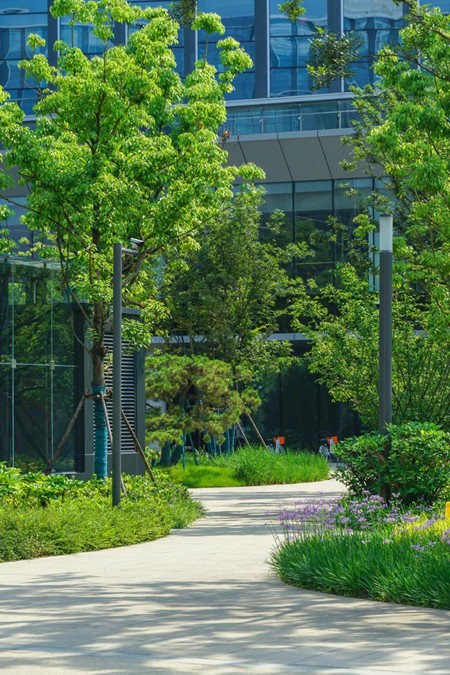

林下園路

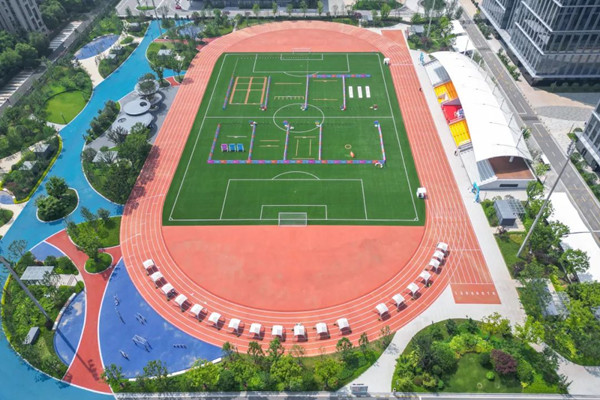

運動場
竣工照(FIFA國際足聯場地認證)

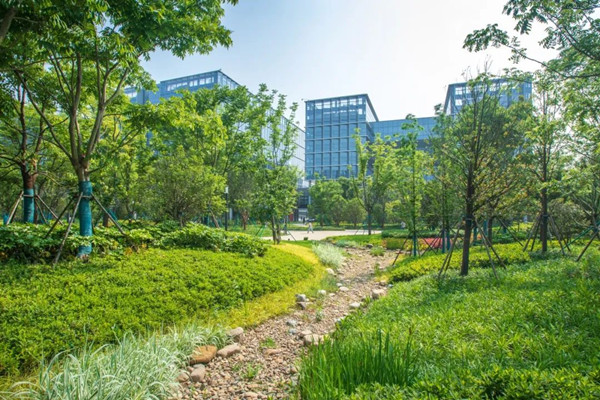

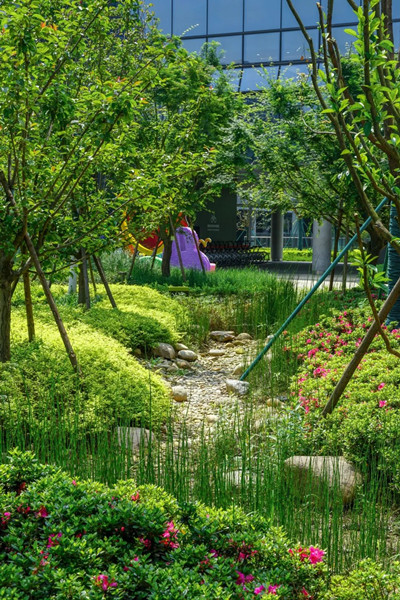

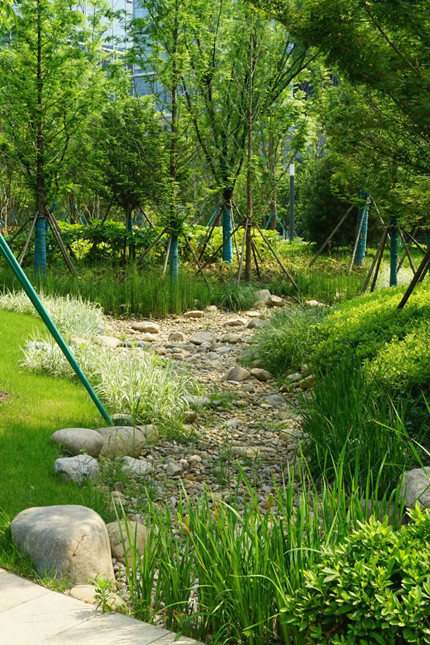

雨水花園
結語

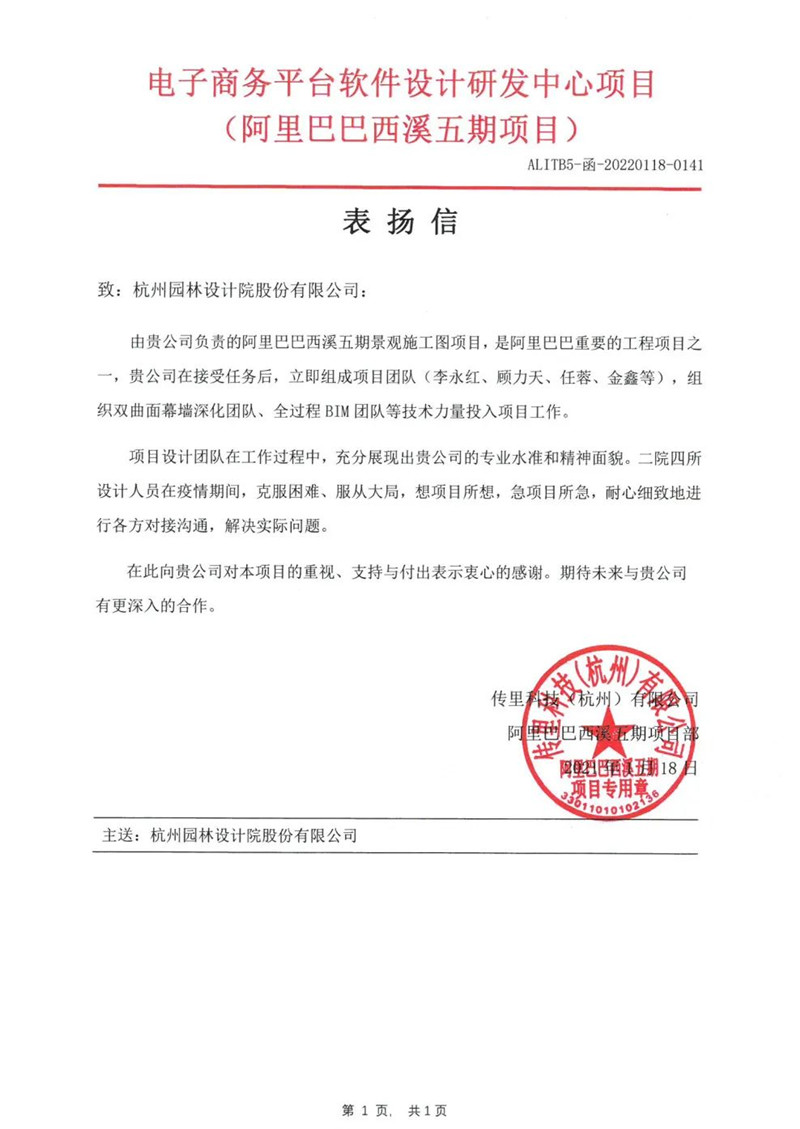

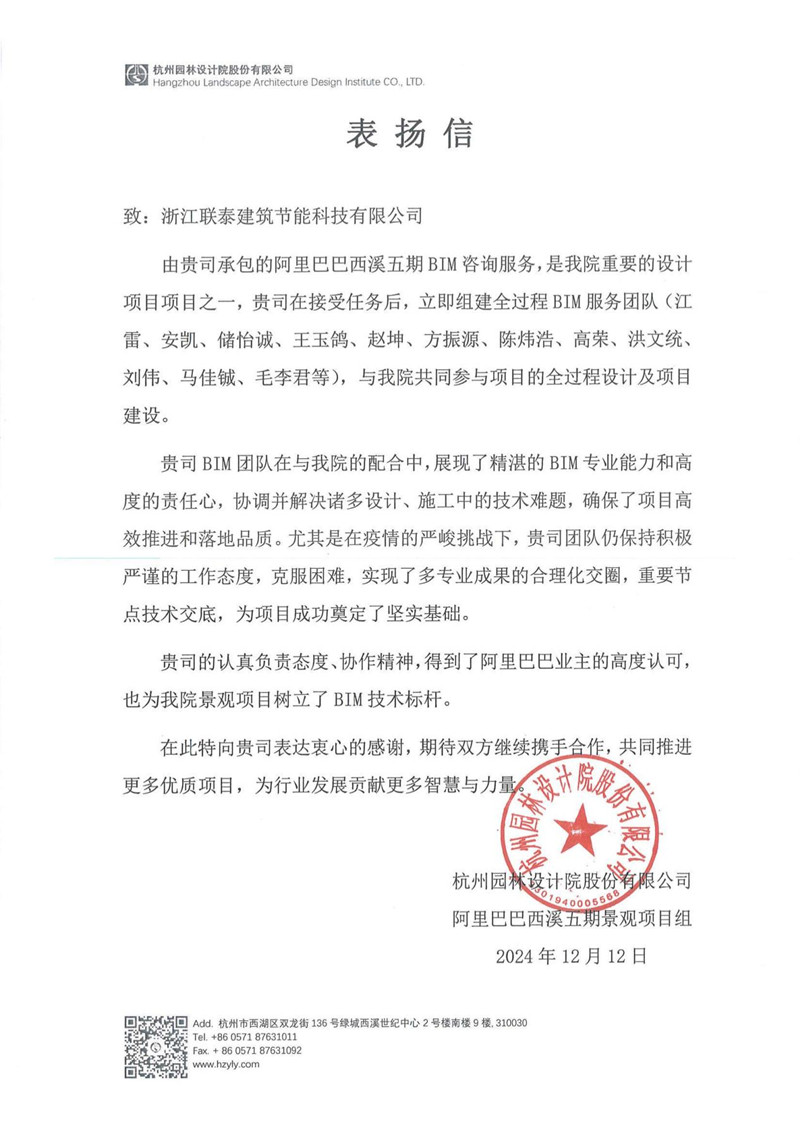

我司作為本項目BIM專項承包單位，得到了阿里巴巴業主及杭州園林設計院的高度認可，BIM團隊在與杭州園林設計院的配合中，展現了精湛的BIM專業能力和高度的責任心，協調并解決諸多設計、施工中的技術難題，確保了項目高效推進和落地品質。尤其是在疫情的嚴峻挑戰下，團隊仍保持積極嚴謹的工作態度，克服困難，實現了多專業成果的合理化交圈，重要節點技術交底，為項目成功奠定了堅實基礎。
項目信息
項目名稱丨阿里巴巴西溪園區五期(阿里全球總部)景觀施工圖設計
項目業主丨傳里科技(杭州)有限公司
設計單位丨杭州園林設計院股份有限公司
項目類型丨互聯網辦公景觀
項目地址丨浙江 杭州
設計時間丨2021年5月~2024年3月
完工時間丨2024年5月
項目負責人丨李永紅
景觀設計丨顧力天、任蓉、金鑫、谷元鵬、李承璽、劉琦、李石磊、劉凱、代鵬飛、陳昭地、王心怡
結構設計丨倪聞昊
給排水設計丨陳靜
電氣設計丨陳婷
BIM設計丨安凱(聯泰)
幕墻設計丨姚森、閤成念、甘霖
圖丨杭州園林設計院、安凱
文丨杭州園林設計院、安凱
