  一、建筑設計概況

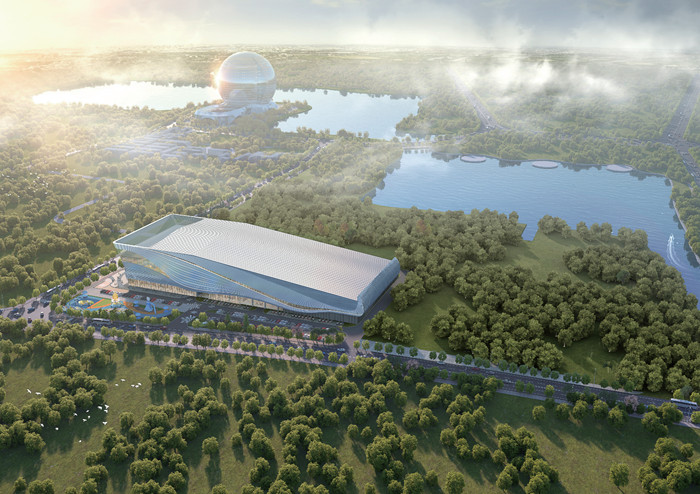

  項目名稱：南潯古鎮旅游服務配套提升項目(冰雪運動館及配套工程)冰雪館新建工程

  用地性質：商業用地

  地理位置：浙江省湖州市南潯區，位于漾北路和環漾路(北段)交匯處。

  項目規模：本項目由1幢4F游客服務中心綜合樓+設備用房組成?？傆玫孛娣e32757.42平方米，項目總建筑面積為28784.62平方米，總計容面積為33513.76平方米。容積率為1.02，建筑密度為42.19%，綠地率為17.2%，機動車停車位267個，非機動車位657個。

  綠色建筑星級：二星級

  二、項目主要節能措施

  1、建筑圍護結構的節能設計：

  1)低溫區節能設計情況：

  墻面和吊頂保溫采用金屬巖棉夾芯板(墻面吊頂均為240厚，由雙金屬面和粘結于兩金屬面之間的絕熱芯材(結構巖棉)組成的自支撐的復合板材墻體及吊頂，保溫板傳熱系數不大于0.19W/㎡.k，保溫材料芯材的燃燒性能要求為A級。雪場內部分空間有消防要求或復雜構造無法采用雙面彩鋼巖棉夾芯板保溫體系包覆，需采用超細無機纖維保溫材料，外表面需用鋼絲網固定。

  地面保溫做法為(從上至下)：面層混凝土、4厚SBS防水層、細石混凝土保護層、防水透氣膜、150厚B1級擠塑聚苯板XPS保溫層、隔汽層、細石混凝土熱管層、防水層、結構基層。

  壓雪車房溫度介于冷區和暖區之間，除與冷區的保溫層外，也需在與其他暖區的交界面上設置保溫層，其中地面保溫采用50mm擠塑聚苯板，頂棚、墻面及與其他暖區連接的梁采用60mm厚超細無機纖維噴涂保溫。

  2)常溫區節能設計情況：

  屋面采用擠塑聚苯板(壓縮強度不小于150KPa，體積吸水率不大于3%);外墻采用“巖棉板+蒸壓砂加氣混凝土砌塊(B07)”;架空樓板采用“巖棉板”板下保溫。外窗采用：鋁合金平開窗(5中透Low_E+12Ar+5)(雙銀)(29mm隔熱條)+暖邊 (K=1.900)。

  2、結構專業節材設計

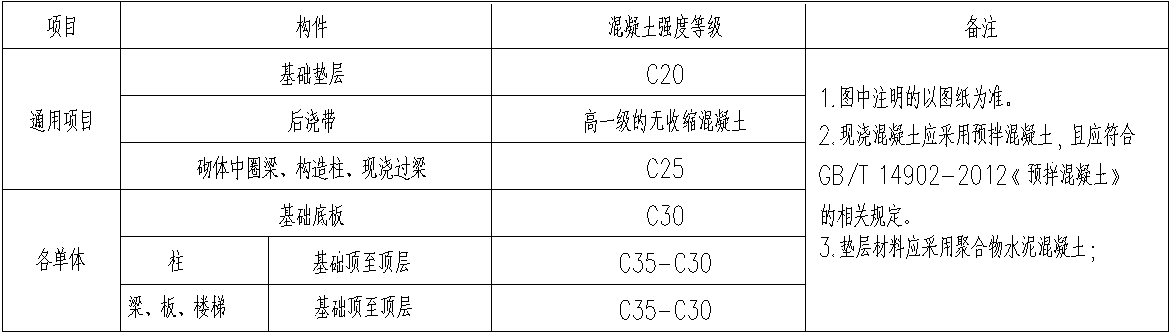

  1)混凝土：

  2)鋼筋、鋼材：

  采用HPB300、HRB400級鋼筋。鋼筋的強度標準值應具有不小于95%的保證率。HRB400的鋼筋量占總鋼筋量百分比大于85%

  吊鉤、吊環應采用HPB300鋼筋或Q235B圓鋼，且錨入混凝土中的深度不應小于不小于30d，并應焊接或綁扎在鋼筋骨架上。

  型鋼、鋼板：全部鋼材均應采用符合《碳素結構鋼》(GB/T 700-2006)及《低合金高強度結構鋼》(GB/T 1591-2018)技術要求的Q355B鋼材。

  焊條：E43(用于Q235)，E50(用于Q355)。

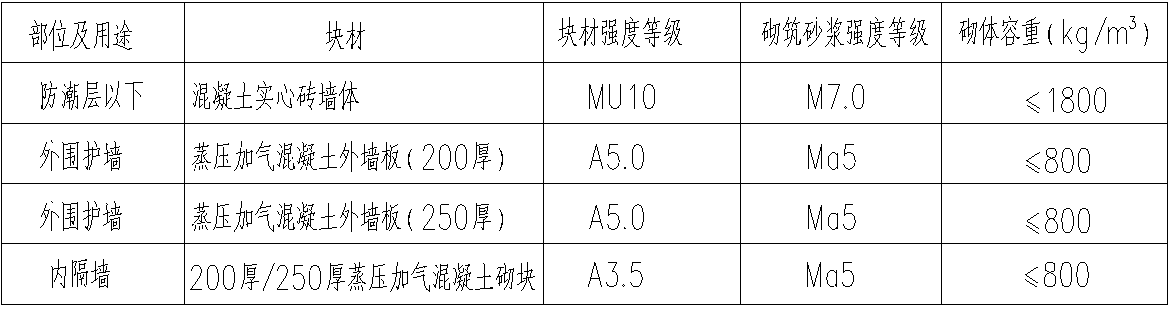

  3)砌體：

  加固的結構材料：

  1)混凝土：

  新增梁板柱混凝土強度等級應比原結構高一級且不應低于C35，梁加大截面混凝土采用應比原結構高一級的灌漿料CGM。構造柱、圈梁等不應低于C25。新老結構結合的混凝土采用微膨脹混凝土?；炷翍坎捎妙A拌混凝土。

  2)新增鋼筋及鋼材：

  鋼筋：HRB400(帶E鋼筋)，鋼結構材質：Q235B、Q355，

  3)新增填充墻：

  非承重墻材料見建施圖;蒸壓加氣混凝土砌塊強度等級不低于A5.0，其密度不應大于800Kg/m³。砌筑砂漿強度等級Ma5，砂漿應全部采用預拌砂漿。。修補砂漿采用聚合物砂漿:根據加固構件的重要性確定聚合物砂漿的品種;根據原構件混凝土強度等級確定聚合物砂漿等級。聚合物砂漿的各項性能指標應符合規范要求。

  3、暖通專業節能設計

  本項目舒適性空調系統冷熱源來自制冷機房預留冷、熱源接口，制冷機房內設備(包含冷、熱源主機、定壓補水等設備)。夏季供回水溫度7/12℃，冬季供回水溫度55/45℃。空調系統定壓補水、循環水泵等均由能源中心統一設置。商業活動用房設置全空氣空調系統，其他區域舒適性空調末端采用臥式暗裝風機盤管+新風系統，冷凝水就近排放。

  項目主機冷熱源為工藝性空調單位設計：項目制冷采用一臺，空調、蓄冰、造雪多功能工況主機，制冷劑為乙二醇溶液，空調制冷時制冷量為1600kw。冷卻采用2臺蒸發冷凝器。

  熱源為采用一臺制熱量為800kw的水源熱泵及一臺制熱量為600kw的風冷熱泵，制冷劑為R134a。水源熱泵的水源為工藝區制冰、制雪等水源。

  變配電室設置一臺多聯機系統、其它弱電機房、消防控制室等區域設置分體空調降溫。

  廚房通風

  按60次換氣計算排油煙量，油煙補風為排油煙量的85%。油煙凈化形式為煙罩內置油煙凈化器+靜電油煙凈化器+排油煙風機，達到《飲食業油煙排放標準》(GB18483-2001)中規定的標準后(即油煙最高允許排放濃度低于1.0mg/m³，設備最低去除效率不低于90%)排放。油煙凈化器及排油煙風機均設置在裙房屋面。事故通風與全面排風系統合用，事故通風量為12次/h，并采用防爆風機。事故通風系統的設備在室內外便于操作的地點分別設置手動開關按鈕，相應風管和設備設置防靜電接地措施。事故排風的室外排風口不應布置在人員經常停留或經常通行的地點以及鄰近窗戶、天窗、室門等設施的位置。

  衛生間通風

  公共衛生間排風量按換氣次數不小于15次/h計算。

  變配電室、弱電機房通風

  變配電室、弱電機房等設置機械通風系統，通風量按換氣次數按設備散熱量計算，不小于8次/h計算，送風量按排風量的85%計算。氣體滅火后排廢氣時排風口底距地不大于0.3m，火災時電信號關閉所有進出房間的通風管道的電動風閥，滅火后開啟通風系統。排廢氣系統的設備在防護區內外便于操作的地點分別設置手動開關按鈕，相應風管和設備設置防靜電接地措施。

  消防及生活水泵房通風

  水泵房設置機械排風、機械補風系統，排風量按換氣次數不小于6次/h計算，補風量按排風量的85%計算。

  制冷機房通風

  制冷機房設置平時通風兼事故通風系統通風換氣次數為12次/h。冷媒泄漏的事故通風系統下排風口距地高度不大于1.2m。事故通風系統的設備在室內外便于操作的地點分別設置手動開關按鈕，相應風管和設備設置防靜電接地措施。

  垃圾房通風

  垃圾房設機械排風，排風量按20次/小時，排風經活性炭過濾器凈化處理，殺菌除臭。

  電梯機房通風

  屋頂電梯機房設置機械排風，換氣次數按不小于15次/h計算。

  空壓機房

  空壓機房設置機械排風，換氣次數不小于25次/h?？諌涸O備確定后由空壓機廠家配合空壓設備的局部排風。

  4、給排水專業節能設計

  本工程水源為城市自來水，市政管網供水壓力為0.18MPa，由北側漾北路引入一根DN150給水管，在區域內成環狀布置，水量滿足區域內生活消防用水，水質符合《生活飲用水衛生標準》GB5749-2022和《城市供水水質標準》CJ/T206-2005。在市政引入管設置低阻力型倒流防止器，并設總水表。綠化灌溉、道路沖洗、水景補水水源為雨水回收系統收集處理后的雨水。

  給水分區：一區：地上一層，由市政管網直接供給;二區：地上二～四層用水，由加壓供水設備供給。

  淋浴間、餐飲后廚洗滌用水由熱水機房統一供應，設定時供應的集中熱水系統，采用空氣源熱水機組制備，在熱水機房屋面設空氣源熱水機組，供水水溫60℃，生活熱水水質的水質指標符合現行國家標準《生活飲用水衛生標準》CB5749、行業標準《生活熱水水質標準》CJ T521的要求。集中熱水系統設置消毒設施，在每個系統熱水管上設置紫外光催化二氧化鈦(AOT)消毒裝置，保證熱水水質。

  海綿城市設計：

  本項目用地面積為32757.42㎡，該項目設置透水磚鋪裝5553.96㎡，下凹式綠地3961.39㎡，下凹綠地下凹深度0.15m，蓄水有效深度按0.1m計，設置雨水回用設施150m³，本工程綜合徑流系數為0.599，徑流總量控制率大于80%，滿足《民用建筑雨水控制與利用設計規程》(DB 33/T1167-2019)和項目規劃的要求。

  5、電氣與智能化專業節能設計

  智能化：計算機網絡及程控交換系統、建筑設備監控系統、能耗監測系統、智能照明系統、安全防范系統等。

  太陽能光伏：本工程設置太陽能光伏發電系統，采用并網式光伏發電裝置。在屋頂設置太陽能單晶硅光伏組件1056平方米，系統裝機容量204.9kWp。本工程可再生能源應用系統由專業廠家同步設計、同步施工、同步驗收。

  充電樁：本工程共設置汽車停車位267輛，共設置33個充電樁車位。28個慢充車位，5個快充車位。
